Hidraulinis rinkinys kėbuliniams darbams 10T, nešiojamas Vorel 80412

Hidraulinis komplektas skirtas dirbtuvių darbams ir gali būti naudojamas surinkimo ir skardystės darbuose, darbams, kuriems reikia naudoti nemažas statines jėgas.
Prietaisas skirtas kėlimui, tempimui, sklaidymui, lenkimui, tiesinimui ir traukimui.

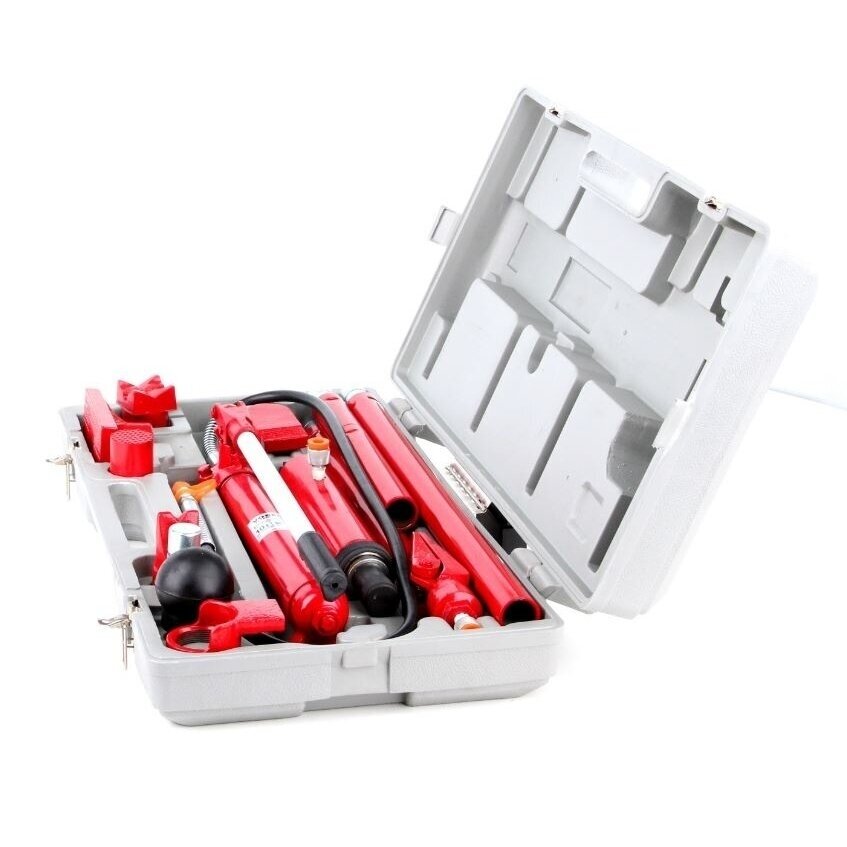

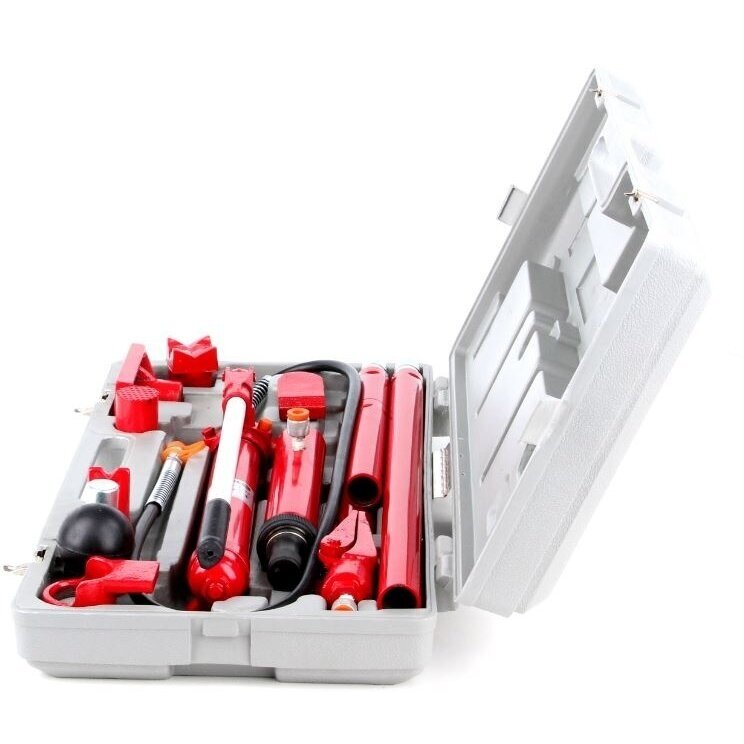

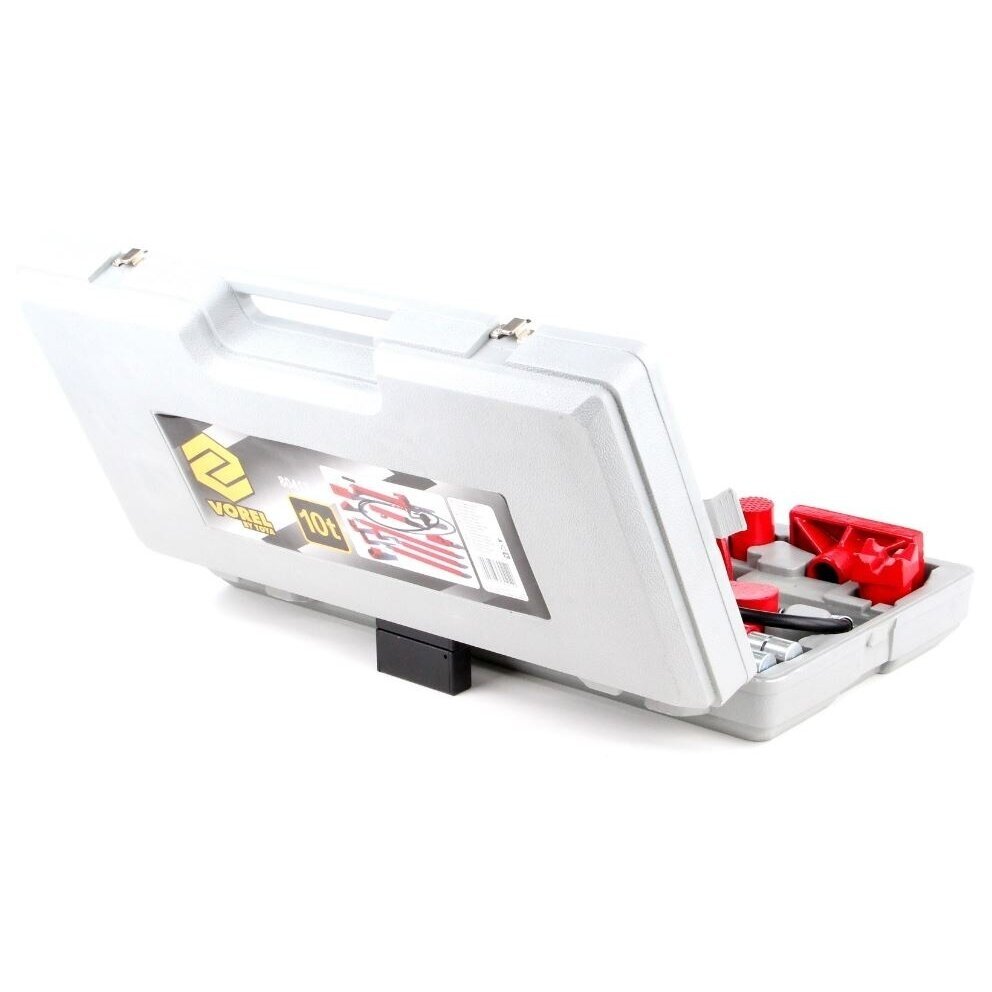

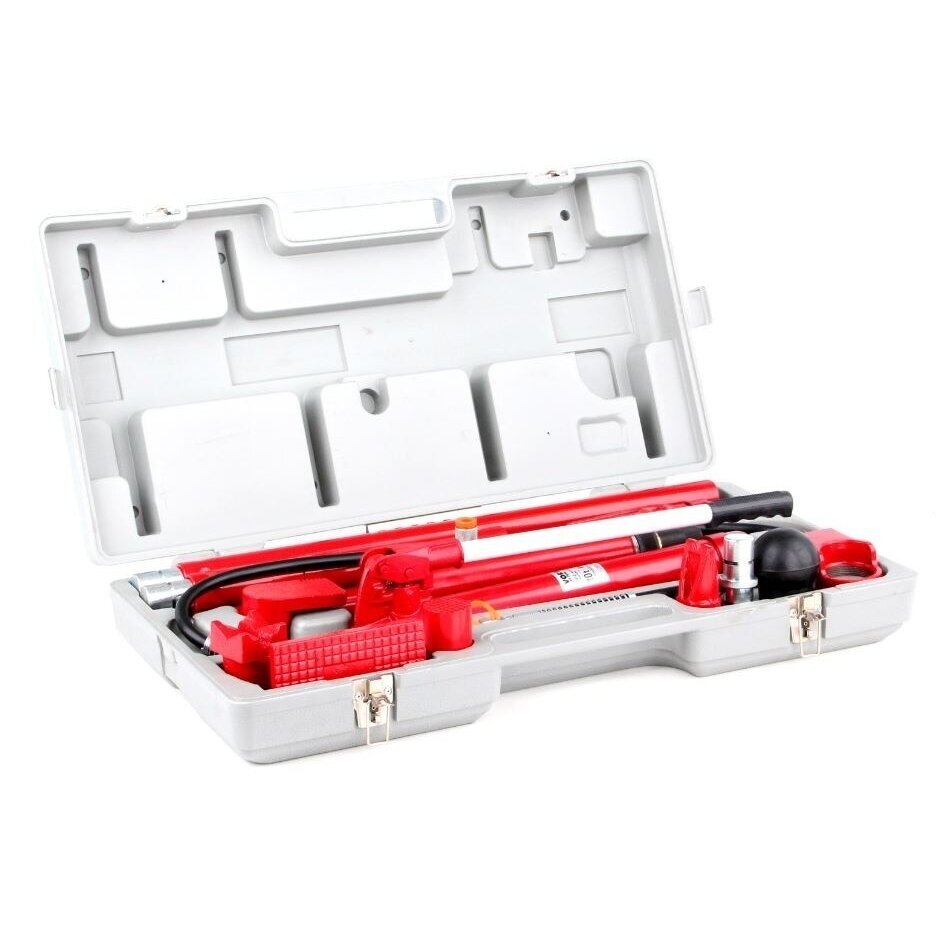

Rinkinys dedamas į patogų transportavimo lagaminą.

• Darbinis slėgis - 620Bar
• Jungiamojo sriegio dydis - 13" / 16"-20UNEF
• Didžiausia apkrova  – 10T (10,000kg)
• Cilindro stūmoklio eiga - 150mm
• Prekių skaičius - 12vnt
• Bendras svoris - 35,4Kg / 36Kg

Naudojimas:
Hidraulinės sistemos montavimas ir naudojimas:
- Prijunkite siurblio žarną prie pavaros jungties, prisukdami jungiamąją veržlę ant sriegio. Įsitikinkite, kad veržlė buvo tinkamai pritvirtinta.
- Uždarykite išleidimo vožtuvą, sukdami jį pagal laikrodžio rodyklę.
- Judindami siurblio svirtį aukštyn ir žemyn, sukurkite joje slėgį. Po kelių judesių pavara pradės veikti.
Norėdami sumažinti slėgį siurblyje, pasukite vožtuvą prieš laikrodžio rodyklę.
Atidarius išleidimo vožtuvą, pavara automatiškai pradės grįžti į pradinę padėtį.
Neardykite hidraulinės sistemos esant slėgiui.
Siurblys gali būti naudojamas bet kurioje padėtyje, tiek vertikalioje, tiek horizontalioje padėtyje. Kai siurblys yra vertikalioje padėtyje, žarnos galas visada turi būti nukreiptas žemyn.

Alyvos lygio patikrinimas:
Norėdami patikrinti alyvos lygį siurblyje, nustatykite jį į vertikalią padėtį, žarna nukreipta žemyn. Atidarykite išleidimo vožtuvą. Atsukite alsavimo vožtuvą, ištraukite matuoklį ir nuskaitykite alyvos lygį. Jei reikia, sureguliuokite alyvos lygį taip, kad alyva padengtų visą plokščią indikatoriaus paviršių. Įrenginys gamykloje buvo užpildytas hidrauline alyva. Naudokite tik tinkamo tipo alyvą. Rekomenduojama naudoti hidraulinę alyvą HYDROL su simboliu L-HL-46.

Siurblio išleidimas:
Norėdami išleisti orą iš siurblio hidraulinės sistemos, nustatykite siurblį vertikalioje padėtyje, žarna nukreipta žemyn. Atidaryk
išleidimo vožtuvas. Atsukite alsavimo vožtuvą ir nuimkite matuoklį. Atlikite kelis pilnus judesius
siurblio svirtis. Uždarykite išleidimo vožtuvą, įstatykite alyvos lygio indikatorių ir uždarykite alsavimo vožtuvą.

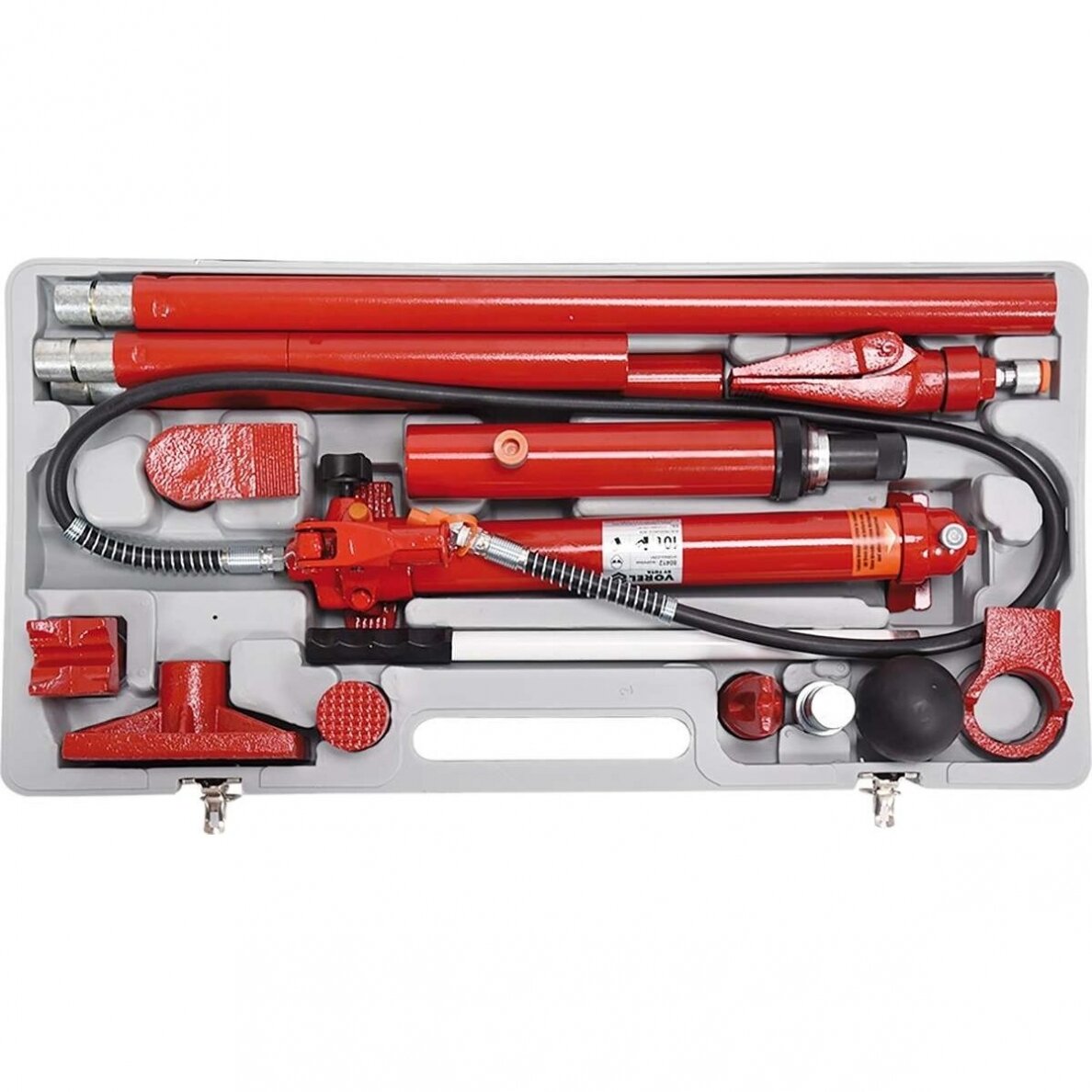

Pakuotės turinys:

• hidraulinis siurblys
• pavara
• ilginamieji vamzdžiai 4 vnt
• plečiasi žandikauliai
• apvalus dangtelis
• plokščias lizdas
• Pavaros kabliukas
• stūmoklio kablys
• plyšio antgalis
• V tipo dangtelis
• guminis dangtelis
• jungtis
